1.28インチ円形液晶ディスプレイを使ってみた

 スイッチサイエンスで販売している1.28インチ円形液晶ディスプレイを試してみました。

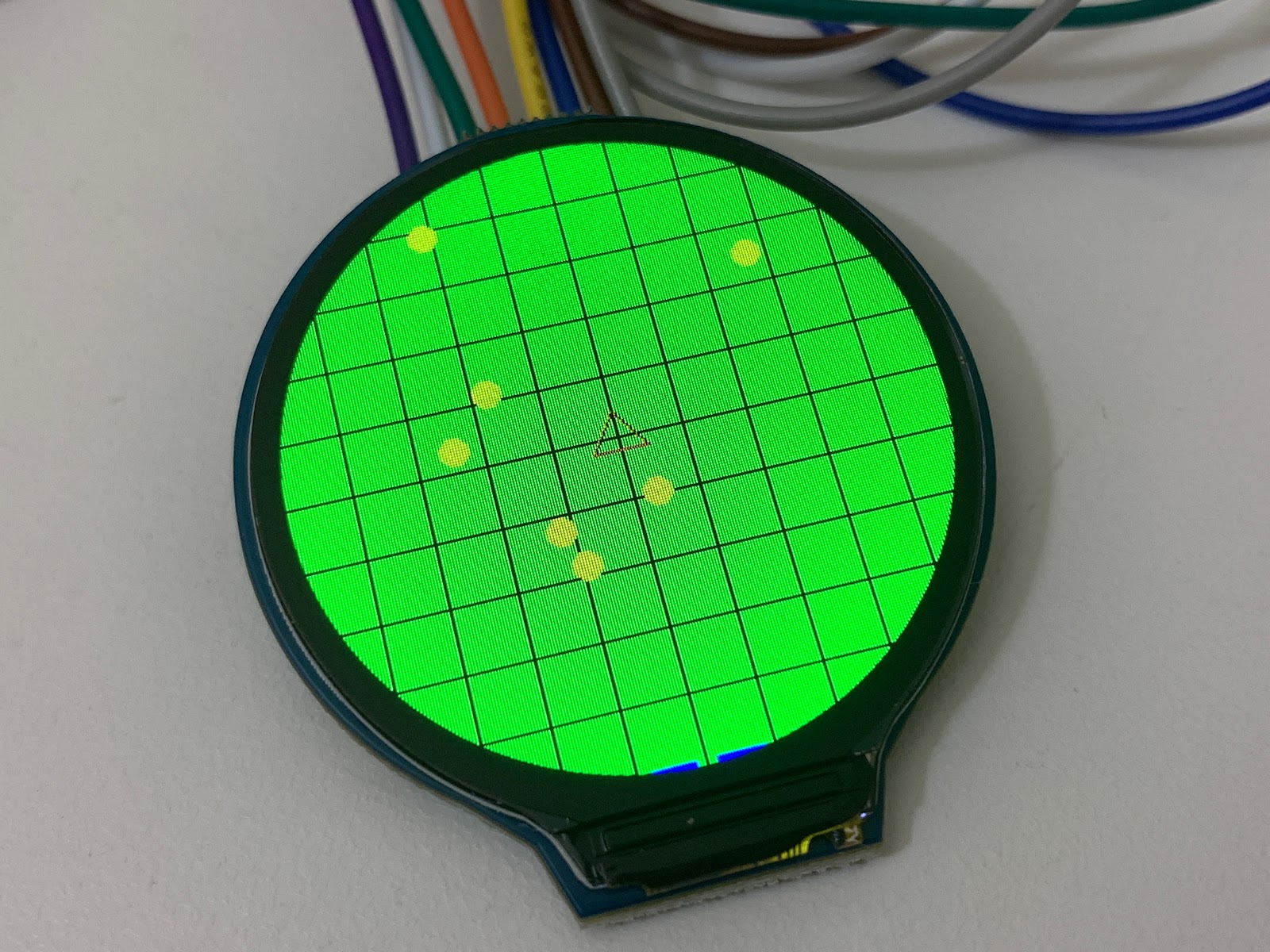

とりあえず円形ディスプレイで作りたくなるやつ

配線

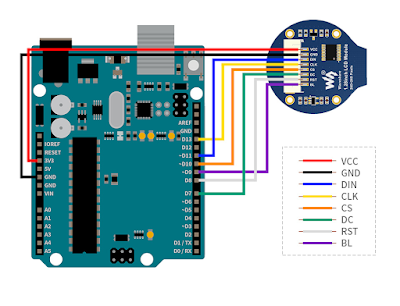

製品のWikiにArduino / Raspberry Pi の配線図があります。通信方式はSPI。

ソフト

使い方もWikiに載っています。Arduinoの場合はライブラリ込みのファイルをダウンロードして、製品のインチ数に該当するファイルを書き込むだけ。

描画ライブラリ

背景の塗りつぶし、点・線・矩形・円の描画、テキスト、画像の描画などの関数があります。

//init and Clear

void Paint_NewImage(UWORD Width, UWORD Height, UWORD Rotate, UWORD Color);

void Paint_SelectImage(UBYTE *image);

void Paint_SetRotate(UWORD Rotate);

void Paint_SetMirroring(UBYTE mirror);

void Paint_SetPixel(UWORD Xpoint, UWORD Ypoint, UWORD Color);

void Paint_Clear(UWORD Color);

void Paint_ClearWindows(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color);

//Drawing

void Paint_DrawPoint(UWORD Xpoint, UWORD Ypoint, UWORD Color, DOT_PIXEL Dot_Pixel, DOT_STYLE Dot_FillWay);

void Paint_DrawLine(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, DOT_PIXEL Line_width, LINE_STYLE Line_Style);

void Paint_DrawRectangle(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Filled );

void Paint_DrawCircle(UWORD X_Center, UWORD Y_Center, UWORD Radius, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill );

//Display string

void Paint_DrawChar(UWORD Xstart, UWORD Ystart, const char Acsii_Char, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground);

void Paint_DrawString_EN(UWORD Xstart, UWORD Ystart, const char * pString, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground);

void Paint_DrawString_CN(UWORD Xstart, UWORD Ystart, const char * pString, cFONT* font, UWORD Color_Background, UWORD Color_Foreground);

void Paint_DrawNum(UWORD Xpoint, UWORD Ypoint, int32_t Nummber, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground);

void Paint_DrawFloatNum(UWORD Xpoint, UWORD Ypoint, double Nummber,  UBYTE Decimal_Point, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground);

void Paint_DrawTime(UWORD Xstart, UWORD Ystart, PAINT_TIME *pTime, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground);

//pic

void Paint_DrawImage(const unsigned char *image,UWORD Startx, UWORD Starty,UWORD Endx, UWORD Endy);

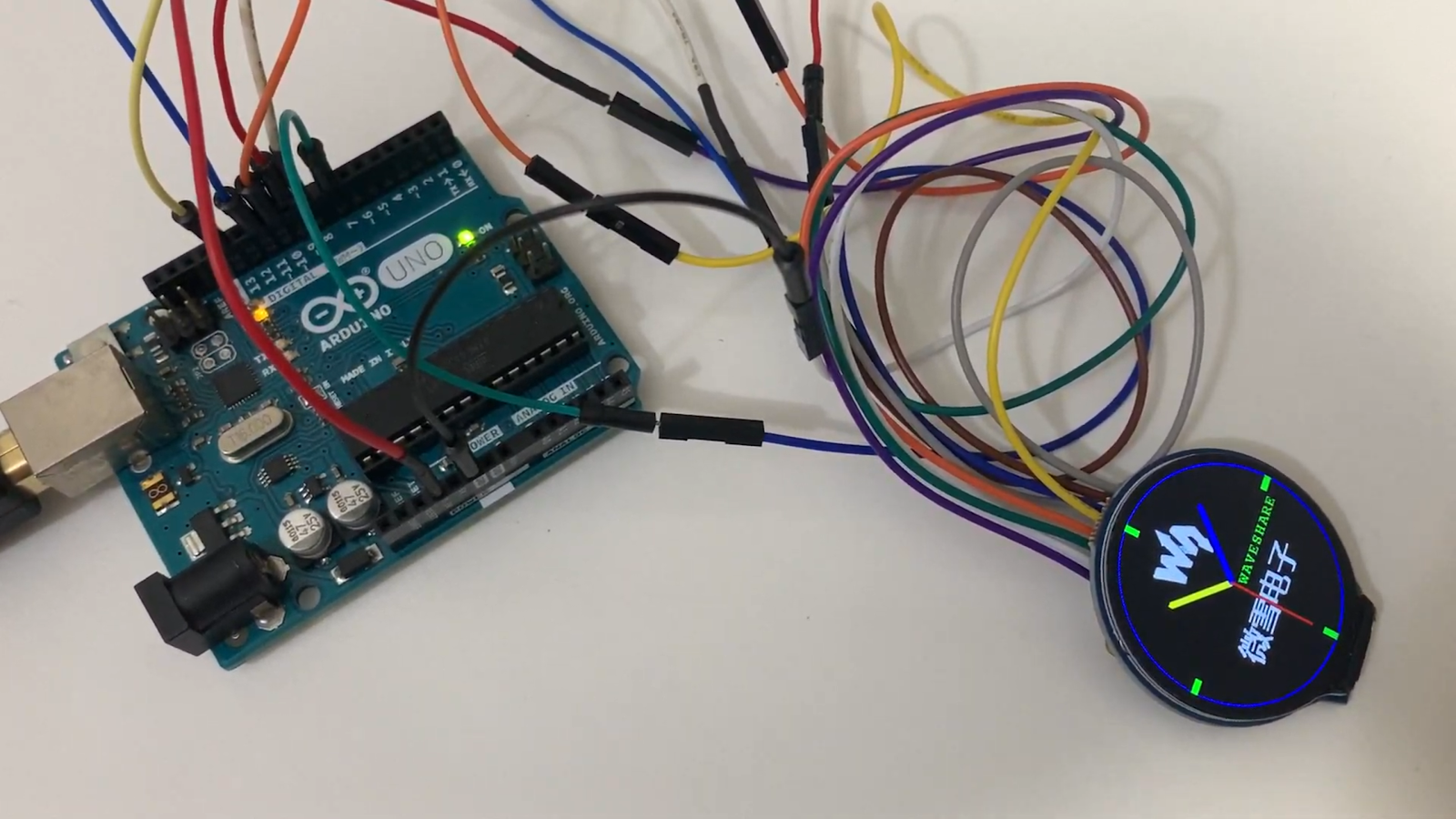

表示速度

SPIの通信速度を早くすれば早くなるけど、Arduino UNO R3ではこれが最高速でした。ラズパイでは試していませんが、使った人の話では普通に使えるレベルとのこと。
